六角网用了两年就生锈？问题可能出在这几个环节

不锈钢六角网生锈，这事不罕见。但很多客户第一反应是"你们的304是不是假的"——其实真不一定。从采购、安装到使用环境，任何一个环节出问题，都可能导致网子用一两年就开始锈。

下面把常见原因逐个拆开讲，采购和使用方都可以对照排查。

一、材质根本就不对

这是最常见的原因。市面上有用201甚至镀锌丝冒充304的，外观差别不大，但防锈性能差得远。

201含镍量只有1%-1.5%，而304含镍8%以上。在户外潮湿环境下，201可能半年到一年就会出现锈点。304在正常户外环境下使用8-10年没问题。316L含钼，耐腐蚀性更强，适合沿海、化工等高氯环境。

怎么验证？不锈钢检测药水滴上去看颜色变化，几十秒出结果，成本几块钱。批量采购建议每批次都测，或者要求供应商提供材质检测报告和光谱仪检测记录。德祥瑞每批次六角网都有材质检测报告，支持第三方复检。

二、丝径下差超标

这个坑很隐蔽。你订的是丝径0.8mm，实际到货可能只有0.65mm甚至更细。丝径下差10%-30%在行业里不算新鲜事。

丝径偏细不直接导致生锈，但有两个间接影响：一是同样网孔下细丝的保护层更薄，锈蚀扩散速度更快；二是结构强度下降，安装后容易变形，变形处应力集中，加速局部腐蚀。

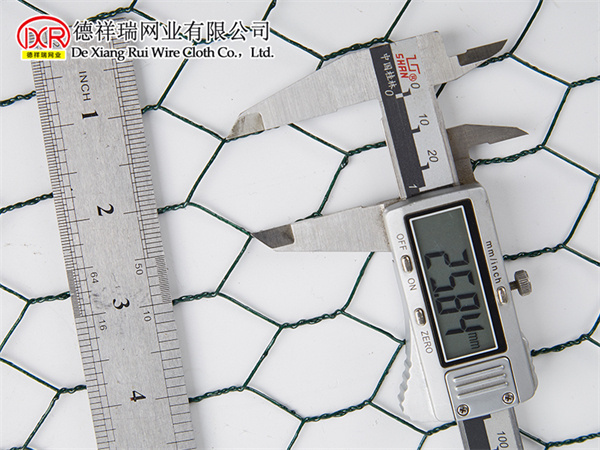

检测方法很简单，用千分尺在网面随机取5个点测量，偏差超过±5%就要跟供应商沟通。

三、表面处理没做好

不锈钢丝在拉拔和编织过程中会有应力残留和铁屑附着。如果出厂前没有做酸洗钝化处理，表面的钝化膜不完整，铁离子裸露在空气和水分中就会产生浮锈。

正规工艺是编织完成后做酸洗钝化，表面形成均匀致密的钝化膜。如果要求更高，可以做电解抛光，表面粗糙度Ra≤0.8μm，耐腐蚀性能进一步提升。

到货后可以看网面：有油污、发黑、手感粗糙的，基本是没做表面处理的。正常钝化后的网面银白均匀，摸起来光滑不刺手。

四、使用环境超出了304的承受范围

304不是万能的。以下环境用304会出问题：

沿海地区，空气中氯离子浓度高，304的钝化膜容易被氯离子破坏，建议用316L

化工园区，有酸碱气体或液体接触，要根据介质选型，强酸环境可能需要哈氏合金

养殖场，动物粪便含氨和氯离子，304长期接触容易点蚀，316L更稳妥

游泳池周边，消毒水含氯，同样建议316L起步

不锈钢表面长期接触碳钢构件，碳钢锈水会污染不锈钢表面，产生"浮锈"——这种浮锈可以擦掉，但说明需要做隔离

五、安装和维护不当

安装时用碳钢钢丝捆扎不锈钢网，或者用碳钢支架直接接触网面，接触点会产生电化学腐蚀，形成明显锈迹。应该用不锈钢扎带和不锈钢支架，材质至少和网体一致。

另外，不锈钢不是不用维护。长期积灰、积盐、积污垢的位置，污垢下面会形成缝隙腐蚀。建议每年用清水冲洗一次网面，沿海或化工环境半年冲洗一次。发现浮锈及时用不锈钢清洗剂擦掉，别等锈点扩大。

六、焊接或切割部位没做处理

如果现场对六角网做了焊接或切割，焊缝和热影响区的钝化膜会被高温破坏。如果焊后不做钝化处理，焊缝周围会最先生锈。

现场焊接后应该用酸洗钝化膏涂抹焊缝，保持20-30分钟后清水冲净。或者在工厂预加工时就完成焊接和钝化，现场只做组装。

总结一下：不锈钢六角网生锈，先查材质对不对，再查丝径和表面处理，然后看使用环境是否匹配材质，最后排查安装和维护。绝大多数生锈问题都出在这几个环节里。

采购时选择有质检能力、能提供材质报告的厂家，比单纯比价省心得多。

关于德祥瑞

安平县德祥瑞网业有限公司，30年丝网生产经验，ISO9001认证，位于"中国丝网之乡"河北安平。

主营产品： 编织网（20-650目）、席型密纹网（1-50μm）、烧结网（5层复合）、六角网、气液过滤网/除沫器、镍丝网/制氢电极网、冲孔网及深加工件、钢板网。

核心能力： 全品类现货3-5天发货，支持非标定制，自有质检实验室，每批次提供材质检测报告，完整质量追溯体系。
