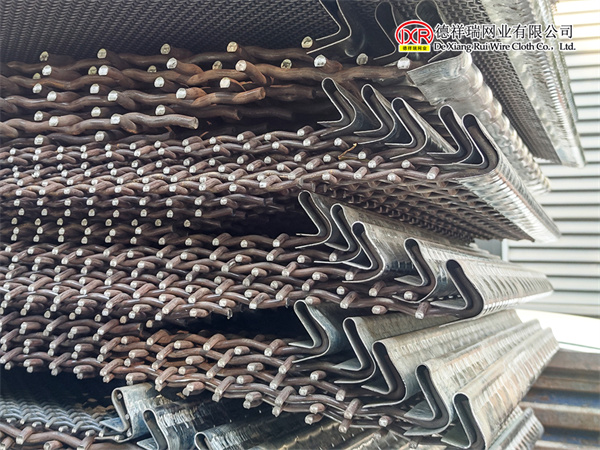

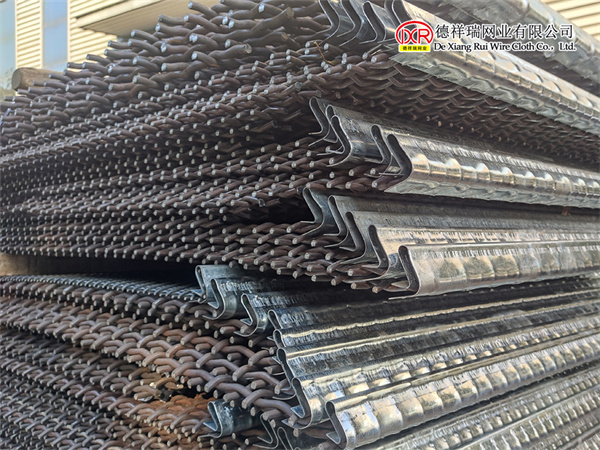

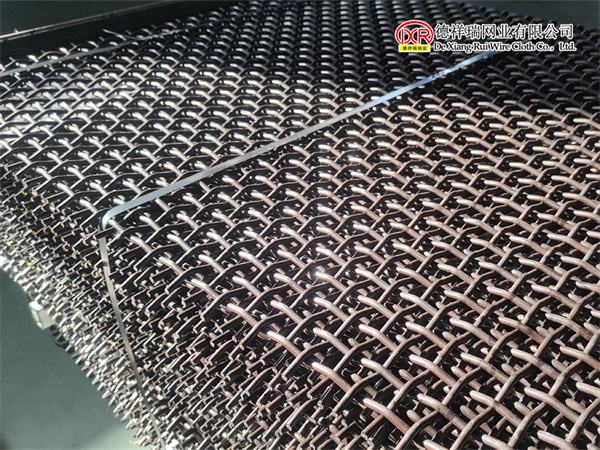

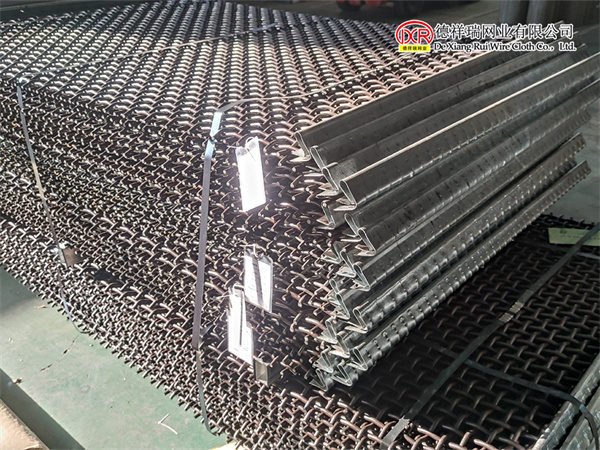

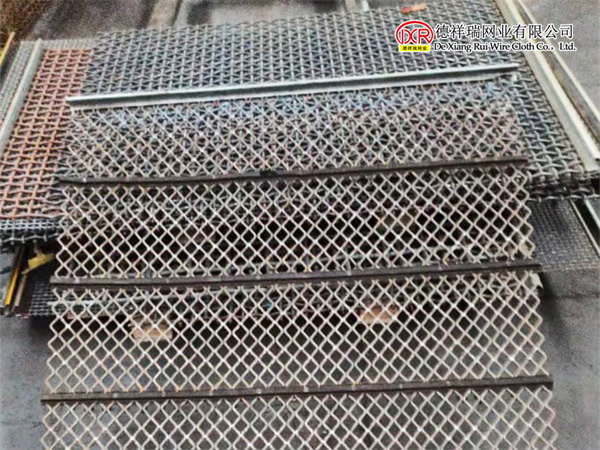

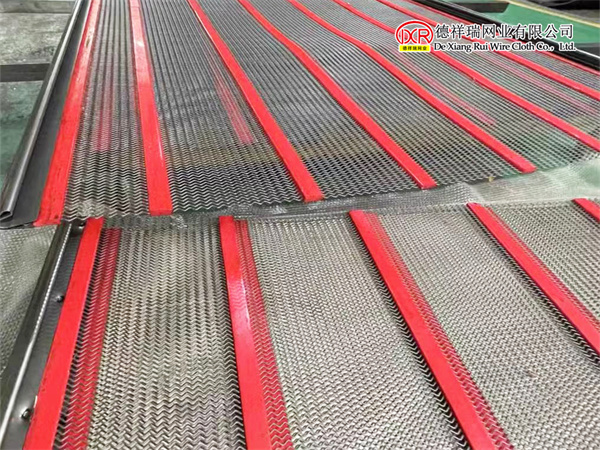

振动筛网图片

振动筛网的综合介绍

1 振动筛网概述与工作原理

振动筛网是振动筛分设备的核心工作部件，其性能直接决定了物料筛分的效率与精度。它并非一个独立的部件，而是由筛网、振动电机、筛体、减振装置及座架等共同组成的精密筛分系统的核心部分。在各类工业生产中，振动筛网通过对颗粒大小不同的碎散物料进行分级、脱水、脱泥等处理，为后续加工程序提供符合规格的原料，广泛应用于矿山、煤炭、化工、建材、食品等多个对物料粒度有严格要求的领域。

振动筛网的基本工作原理是利用振动电机作为振动源（振子），该电机在旋转时，其上的偏心块（不平衡重锤）会产生离心惯性力，从而迫使整个筛体带动张紧的筛网进行持续、高频的微幅振动。当物料从进料口均匀地散落到振动的筛面上时，会产生一系列复杂的物理效应：一方面，振动有效地松散了物料层，使细小的颗粒有机会下沉接触到筛面；另一方面，它使物料在筛面上呈抛物线形向前跳跃运动。在此过程中，小于筛孔尺寸的颗粒（筛下物）在重力及振动作用下透过筛孔落下，而大于筛孔尺寸的颗粒（筛上物）则被输送至筛面的另一端排出，从而实现物料按粒度大小分离的目的。通过调节振动电机上、下偏心块的相位角，可以改变激振力的合力方向，从而控制物料在筛面上的运动轨迹（如直线、圆形或椭圆形），以适应不同物性的物料。

2 振动筛网的主要类型与特点

根据筛分物料运动轨迹和机械结构的不同，振动筛网主要可分为以下几种典型类型，它们各有其适用的场景和特点。

直线振动筛：这类筛机通常由两台同步反向旋转的振动电机驱动。其运动轨迹为直线，物料在筛面上跳跃式向前作直线运动。它具有结构简单、筛分效率高、处理能力大、维修方便以及全封闭结构可防止粉尘溢散等特点。特别适用于粒度在0.074-5mm、含水量小于70%且无粘性的各种干式粉状或颗粒物料的筛选和分级，最大给料粒度通常不大于10mm。在矿山、煤炭、冶炼、建材等行业的生产线和流水线作业中应用极为普遍。

圆振动筛：其运动轨迹在垂直面上呈圆形或椭圆形。这是一种多层数、高效的新型振动筛，常采用筒体式偏心轴激振器及偏块调节振幅。其优点是物料在筛面上的运动轨迹长，筛分规格多样，具有结构可靠、激振力强、筛分效率高、振动噪音相对较小、坚固耐用等特点。它非常适合多层筛分，即一台筛机可同时分离出多种不同粒度等级的产品，广泛应用于矿山、建材、交通、能源、化工等行业对大、中粒度物料的产品分级。

高频振动筛与椭圆振动筛：高频振动筛采用高频率、小振幅的工作方式，这破坏了矿浆表面的张力，加速了细粒物料的析离，增加了其与筛孔的接触概率，从而在细粒物料和浆料的脱水、脱介作业中表现出高效率和高质量。椭圆振动筛则结合了圆振动筛和直线振动筛的优点，其运动轨迹为椭圆形，兼有高处理能力和高筛分精度的特性，尤其适用于难筛分物料的大产量筛分作业。

3 振动筛网的核心技术参数与材质选择

筛网的性能主要由几个关键技术参数和材质决定。目数是定义筛网过滤精度的核心参数，指每英寸（25.4毫米）长度上的网孔数量。目数越大，网孔越小，过滤精度越高。一般50目以下的为粗筛网，80目以上的为细筛网。振动筛的筛分目数范围通常可从几十目（如60目）到几百目（如400目），高精度筛分甚至可达500目（约合28微米）。

筛网的材质对其耐磨性、耐腐蚀性和使用寿命至关重要。主要分为金属和非金属两大类。金属材质主要包括高碳钢、低碳钢、不锈钢（如304、316L，耐腐蚀性好）和高锰钢（耐磨性极佳）。不锈钢筛网因其耐腐蚀、易清洁的特性，在食品、医药和化工行业应用广泛。非金属材质则主要有尼龙、聚氨酯和橡胶等。聚氨酯和橡胶筛板具有优异的耐磨性，且能降低筛分过程中的噪音，对于有防堵需求的场合，其弹性表面有助于减少筛孔堵塞。筛网的编织结构也多种多样，如双向波纹弯曲、紧锁弯曲、平顶弯曲等波浪形编织，这些结构旨在增强筛网的机械强度和锁紧能力。

4 振动筛网的广泛应用领域

振动筛网的应用领域几乎覆盖了所有基础工业部门。在矿山和采石场，它用于对矿石、煤炭进行分级筛选，以及在对骨料（砂石）进行清洗、脱水、脱泥（脱除细泥）作业。在冶金和建材行业，它用于对焦炭、石灰石、烧结矿等原料进行筛分，确保入炉物料的粒度均匀性。在化工和塑料行业，各种树脂、颜料、填料等粉体及颗粒料需要精确的粒度控制，振动筛网在此发挥着关键作用。

随着各行业对产品精细化要求的提高，振动筛网在食品和医药行业的应用也日益深入，用于对糖粉、淀粉、添加剂、药材粉末等进行筛分除杂，确保最终产品的纯度和质量。此外，在环保和废物处理领域，如垃圾筛分、污水处理等，也可见到振动筛网的身影。一些特殊设计的振动筛，如滚筒筛，在砂石料场的分级中使用，具有密封好、无污染、换网快捷、分选准确等优点。

5 筛网的安装、维护与经济效益

正确的安装与定期维护是保证振动筛网长期稳定运行、发挥最大经济效益的关键。筛网的安装需要遵循规范流程：首先确保设备处于停机状态，卸除旧网并清理筛网底部杂物；然后将新筛网按正确方向和位置放置在筛网底座上，确保完全贴合后牢固固定；最后启动设备，观察运行是否正常，并根据实际情况调整振动参数。改进的安装方式，例如在筛网与框架之间加垫废旧输送带作为缓冲层，可以显著减少筛网边缘因振动而断裂的风险，从而延长使用寿命。

日常保养包括启动前检查筛网有无破损、束环是否锁紧；运行中注意有无异常声音或振动；使用后及时清理。定期保养则需检查筛网和减振弹簧等关键部件有无疲劳或损坏，并为需要润滑的部位添加合适的润滑油。通过优化筛网材质、改进固定方式（如采用斜铁与丝杆交错压接装置），可以大幅提升筛网的使用寿命。有案例表明，经过改进后，14目细筛网的使用寿命可从原来的几天延长至4-6个月，而作为支撑的2.5cm粗径不锈钢网甚至可达1-2年。这不仅直接节约了筛网的采购成本，还极大降低了因频繁更换筛网而带来的停机时间、维修工时和劳动强度，保障了生产的连续性和产品质量的稳定性，综合经济效益十分显著。
